產品名稱：電動閘閥Z961H-25 DN200（生產設備廠家）[ 2023-12-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動閘閥Z961H-25 DN200（生產設備廠家）介紹

上海湖泉閥門集團有限公司電動焊接閘閥(Z961Y電站閘閥)由焊接式閘閥配備電動執行機構組合而成，支管兩端為焊接的結構，中部采用無閥蓋壓力自緊式，通過電動裝置電源驅動使閥桿做升降運動，從控制閘閥的啟閉。電動焊接閘閥主要用于水、蒸汽、油品、過熱蒸汽管道等高溫高壓場合使用，壓力一般在PN25.0MPa以內。具有耐磨、耐高溫、抗腐蝕等優點，既能就地操作，也可以進行遠距離控制。適用于ANSI CLass1500-3500,工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。

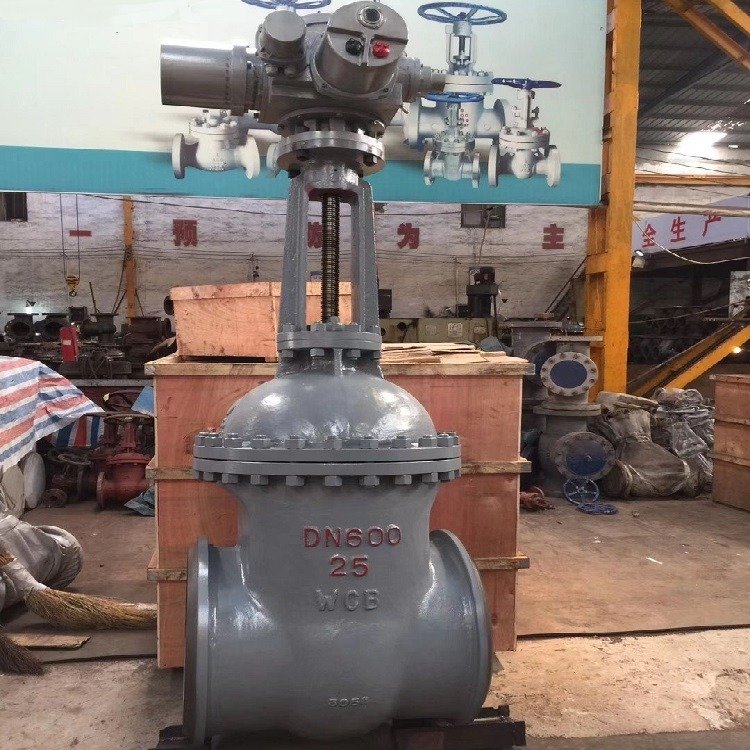

電動閘閥Z961H-25 DN200（生產設備廠家）

二、電動閘閥Z961H-25 DN200（生產設備廠家）優點

1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。

2、焊接電動閘閥設計制造按JB/T3595等標準，可與國產設備配套使用。

3、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。

4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。

三、電動閘閥Z961H-25 DN200（生產設備廠家）性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z961H-16C Z961W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z961W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z961W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z961W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

四、電動閘閥Z961H-25 DN200（生產設備廠家）主要零件材質

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

公稱通徑DN/mmN0minaldiamecer	公稱壓力PN/MPaN0minalpressure	主要外形尺寸和連接尺寸/mmMain external andc0nnecting dimensi0ns						重量/kgWeight
公稱通徑DN/mmN0minaldiamecer	公稱壓力PN/MPaN0minalpressure	L	H	D	D0	∝	W	重量/kgWeight
50	2.5	250	345	64	49	37030’	250	24
65		270	395	82	66	37030’	250	36
80		280	425	95	78	37030’	300	52
100		300	510	117	100	37030’	300	67
125		325	570	144	125	37030’	350	95
150		350	725	172	151	37030’	350	135
200		400	820	223	201	37030’	400	210
250		450	890	278	253	37030’	450	300
300		500	1070	330	303	37030’	550	395
350		550	1320	382	351	37030’	650	530
400		600	1450	432	398	37030’	750	685
450		650	1560	484	450	37030’	750	906
500		700	1720	535	498	37030’	850	1130
600		809	1880	638	600	37030’	900	1387
700		900	2083	738	700	37030’	950	1894
800		1000	2590	840	800	37030’	1000	2621
50	4.0	250	345	64	48	37030’	300	30
65		270	395	82	66	37030’	300	42
80		280	425	95	78	37030’	350	57
100		300	510	117	100	37030’	350	75
125		325	570	144	125	37030’	400	105
150		350	725	172	151	37030’	400	150
200		400	820	223	199	37030’	450	232
250		450	890	278	251	37030’	550	330
300		500	1070	330	301	37030’	650	430
350		550	1320	382	349	37030’	750	570
400		600	1450	432	396	37030’	850	730
50	6.4	250	350	64	48	37030’	300	34
65		280	405	82	65	37030’	300	48
80		310	435	95	76	37030’	350	65
100		350	515	117	98	37030’	400	81
125		400	580	150	128	37030’	400	112
150		450	735	172	149	37030’	450	161
200		550	835	223	197	37030’	550	255
250		650	905	278	245	37030’	650	390
300		750	1080	330	293	37030’	750	515
350		850	1340	382	341	37030’	800	695
400		950	1460	432	386	37030’	900	885
50	10.0	250	350	64	48	37030’	300	37
65		280	405	82	63	37030’	300	52
80		310	435	95	74	37030’	350	70
100		350	515	117	97	37030’	400	86
125		400	580	150	124	37030’	400	118
150		450	735	172	144	37030’	450	168
200		550	835	223	189	37030’	550	263
250		650	905	278	235	37030’	650	405
300		750	1080	330	281	37030’	750	536
350		850	1340	382	333	37030’	850	732
400		950	1460	432	376	37030’	950	947
