截止閥型號規格尺寸表及外形尺寸是多少
[ 2024-04-09 ]

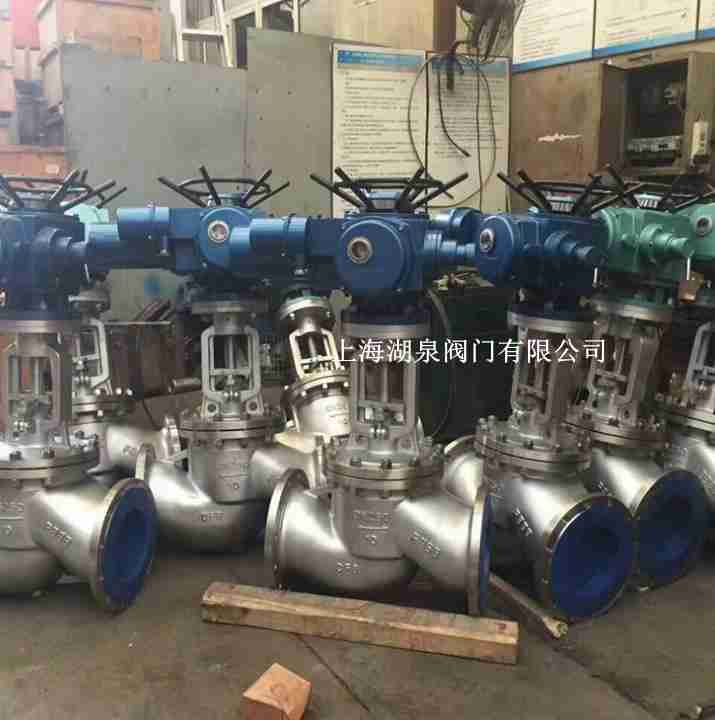

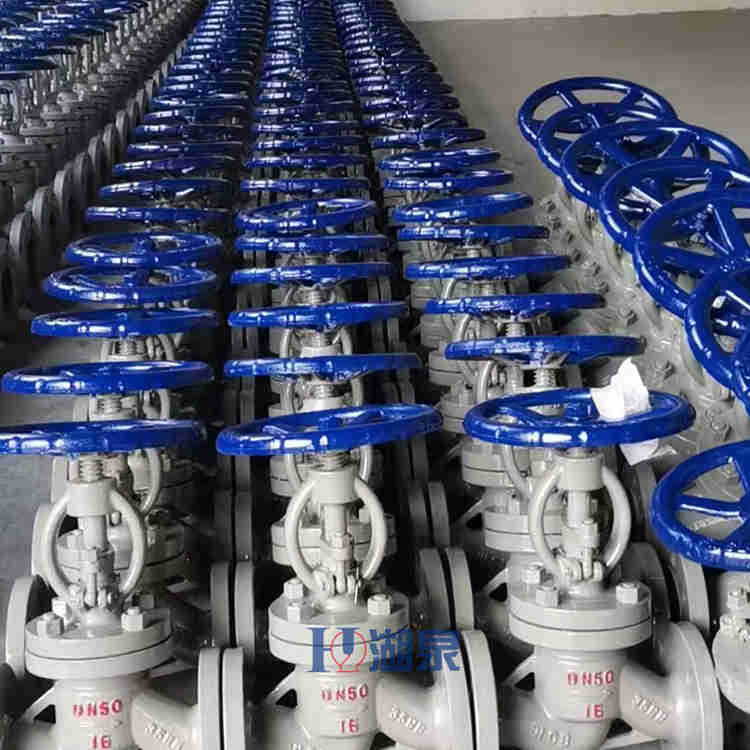

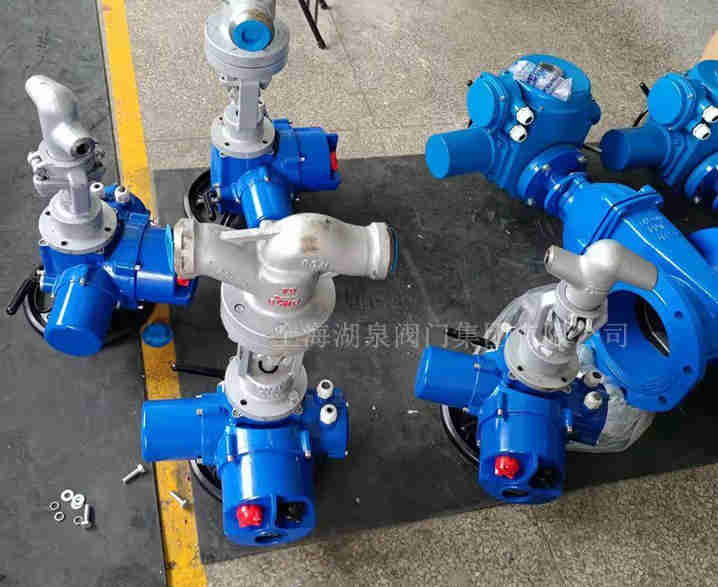

1、如果按照它的驅動方式來劃分，它的規格有手動的，也有電動的，包括氣動的方式，而不同的驅動方式所帶來的作用也是不同的。如果選擇的是手動截止閥，一般來說是在管路中進行操作，比如在水管上面還有鍋爐蒸汽管或者化工產品的輸送等等，選擇手動的節水閥就會比較安全。
2、如果按照性能來劃分，截止閥的型號主要有保溫、低溫、高溫等等，而且作用也是各不相同的，比如選擇的是低溫截止閥，它就是用來輸送液化后的氣體。
1. 直通式截止閥：直通式截止閥是一種最簡單的結構，它與管道成一直線，流體可以直接通過。當閥門關閉時，流體被閥門芯截斷，阻止了其通過管道的通道。
2. 角式截止閥：角式截止閥又被稱為角閥，其閥體呈角形，適用于垂直或水平安裝，通常用于中小口徑的管道。
3. 波紋管截止閥：波紋管截止閥是一種特殊的截止閥，其波紋管芯和密封面通過波紋管連接，具有自補償和無泄漏的優點，主要應用于高溫高壓介質的控制。
截止閥尺寸
截止閥尺寸如下：DN(10、15、20、25、32、40、50、65、80、100、125、150、200、250、300);in(3/8"、1/2"、3/4"、1"、1 1/4"、1 1/2"、2"、2 1/2"、3"、4"、6"、8"、10"、12"、14"、16"、18"、20"、24")。
1、GB/T 12233-2006《通用閥門鐵質截止閥與升降式止回閥》
2、GB/T 12235-2007《通用閥門 法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥 產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T 587-2008《船用法蘭青銅截止閥》
6、GB/T 590-2008《船用法蘭鑄鐵截止閥》
7、GB/T 8464-2008《鐵制和銅制螺紋連接閥門》
8、GB8465.2-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》
截止閥的尺寸通常可以通過以下幾個關鍵參數來確定：
口徑（Nominal Size）：閥門口徑是指閥門的流體通道尺寸，通常以英寸（inch）或毫米（mm）表示。它表示閥門能夠處理的流體流量大小。口徑信息通常在閥門的名稱板、產品文檔或閥門本體上標明。
閥門類型：不同類型的截止閥（如球閥、蝶閥、閘閥等）有不同的外形和結構，因此需要查看閥門的外觀和形狀來確定其類型。

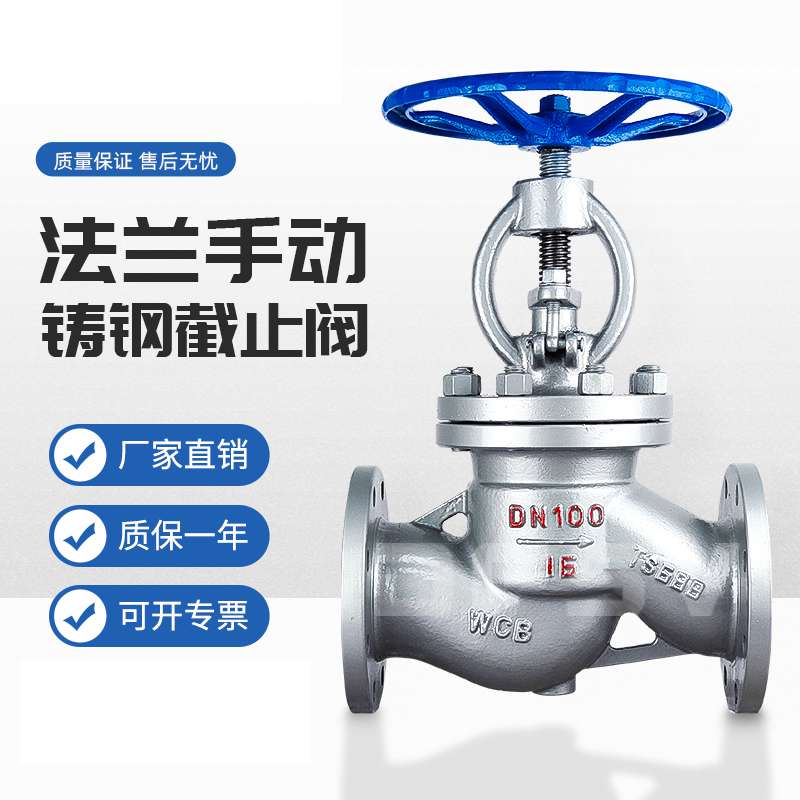

連接方式：截止閥通常具有不同的連接方式，包括法蘭連接、螺紋連接、焊接連接等。通過檢查閥門的連接方式，可以確定其適合的管道連接類型。
壓力等級：閥門通常標有其設計的最大工作壓力等級。這是一個重要參數，因為它指示了閥門能夠承受的最大壓力。通常以標準的壓力等級（如ANSI Class，PN等）表示。
