350電動閘閥型號、尺寸參數

[ 2021-06-28 ]

上海湖泉閥門有限公司350電動閘閥型號、尺寸參數
可參照執(zhí)行GB/T12232-2005 《通用閥門法蘭連接鐵制閘閥》及 JB/T8528-1997《普通型閥門電動裝置技術條件》常用型號Z941H、Z941W、Z941Y 還有像刀型閘閥發(fā)蘭鑄鋼閘閥：Z941H、Z941Y不銹鋼閘閥：Z941W軟密封暗桿閘閥：Z945X軟密封明桿閘閥：Z41X
鑄鋼法蘭閘閥：Z941T、Z945T 螺紋閘閥： Z911T、Z914T、Z915X、Z911H、Z911Y、Z911W
刀閘閥： Z973W、Z973X、Z973Y 1、Z941X-10/16Q表示：Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;2、Z945X-16Q表示：Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。

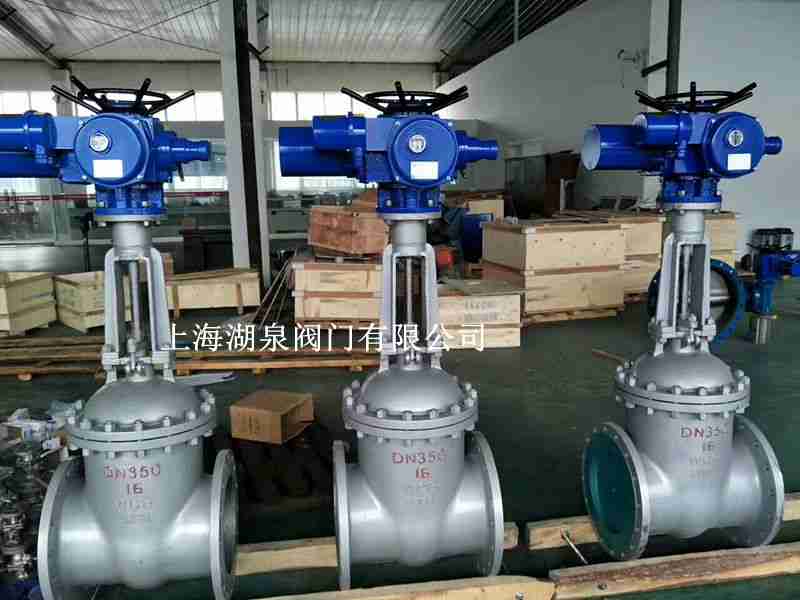

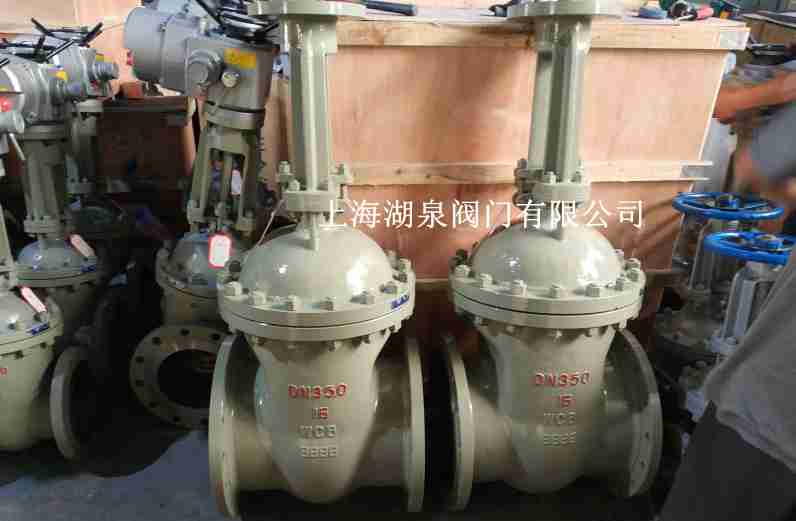

Z941W-16P-DN350電動閘閥特點：
　　1.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
　　2.轉矩控制機構動作可靠，調節(jié)方便，轉矩重復精度高；
　　3.行程控制機構調節(jié)精度和重復度高，開向和關向可配裝各2只至4只微動開關；
　　4.采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
　　5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量??；
　　6.配有機械式閥位指示器。

350電動閘閥型號、尺寸參數

公稱通徑DN	主要外形尺寸及連接尺寸（mm）
公稱通徑DN	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595
50	250	160	115	100	16	3	4-Φ18	653
65	265	180	145	120	18	3	4-Φ18	665
80	280	195	160	135	20	3	8-Φ18	725
100	300	215	180	155	20	3	8-Φ18	787
125	325	245	210	185	22	3	8-Φ18	806
150	350	280	240	210	24	3	8-Φ23	955
200	400	335	295	265	26	3	12-Φ23	1105
250	450	405	355	320	30	3	12-Φ25	1343
300	500	460	410	375	30	3	12-Φ25	1516
350	550	520	470	435	34	4	16-Φ25	1678
400	600	580	525	485	36	4	16-Φ30	1849
450	650	640	585	545	38	4	20-Φ30	1937
500	700	705	650	608	42	4	20-Φ34	2234
600	800	840	770	718	46	5	20-Φ41	2432
700	900	910	840	788	48	5	24-Φ41	2489
800	1000	1020	950	898	50	5	24-Φ41	2643
900	1100	1125	1050	998	52	5	28-Φ41	2945
1000	1200	1255	1170	1110	54	5	28-Φ42	3083
1200	1350	1485	1390	1325	56	5	32-Φ48	3382
1400	1500	1685	1590	1525	58	5	36-Φ48	3718
